《GB/T 41767-2022 聚合物基復合材料吸濕性能及平衡狀態調節試驗方法》標準

《GB/T 41767-2022 聚合物基復合材料吸濕性能及平衡狀態調節試驗方法》是中國國家標準，規定了聚合物基復合材料的吸濕性能和平衡狀態調節試驗方法。這些材料通常用于各種工程應用，包括航空航天、汽車制造和建筑等。

一、范圍：
本文件規定了測定聚合物基復合材料吸濕性能及平衡狀態調節的試驗裝置、試樣、試驗條件、試驗步驟、試驗結果計算和試驗報告。

本文件適用于聚合物基復合材料力學試驗前的吸濕平衡狀態調節、測定平衡吸濕量和濕擴散系數。

二、試驗項目：
吸濕性能及平衡狀態調節試驗。

三、試驗設備：
電熱鼓風干燥箱、恒溫恒濕試驗箱。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

烘干試樣(脫濕)

將試樣放人已設定好溫度的電熱鼓風干燥箱內，每隔7d±0.5 d將試樣取出并放入干燥皿中，冷卻至室溫后取出試樣，用天平稱量試樣質量，記錄試樣質量和烘干時間，烘干時間應不計稱量時間。然后將試樣放回電熱鼓風干燥箱內繼續烘干。每次稱量過程不應超過30 min。

吸濕過程
將試樣放入已設定好溫度和濕度的恒溫恒濕箱中。每隔24 h±1 h將試樣取出(測定吸濕性能)或7 d±0.5 d將試樣取出(吸濕平衡狀態調節)，放入含有潮濕脫脂棉的塑料密封袋內冷卻至室溫，然后從密封袋中取出試樣，用濾紙或脫脂棉拭去試樣表面的水分后，立即用天平稱量并記錄試樣質量和吸濕時間，吸濕時間應不計稱量時間。每次稱量過程不應超過30 min，從密封袋取出試樣并稱量的時間不應超過5 min。

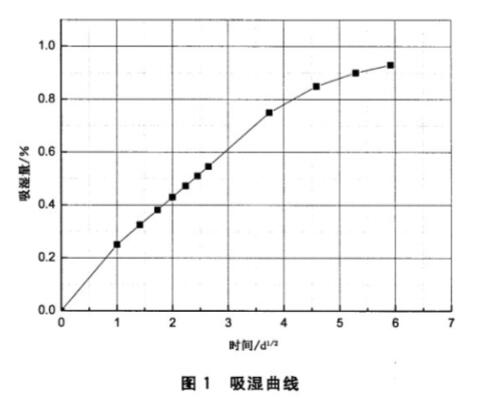

每次稱量后，在以吸濕量為縱坐標，吸濕時間的平方根為橫坐標的直角坐標系中繪制每個試樣的數據點曲線，如圖1所示。

這一標準的目的是確保對聚合物基復合材料的吸濕性能和平衡狀態調節進行可重復的測定，以便制造商和用戶了解這些材料的性能特征，以確保其在不同環境條件下的可靠性。GB/T 41767-2022為聚合物基復合材料吸濕性能及平衡狀態調節試驗提供了具體的測試方法和參考依據，有助于評估材料的性能和質量。
