《GB/T 23711.2-2019 塑料襯里壓力容器試驗方法 第2部分：耐低溫試驗》標準

《GB/T 23711.2-2019 塑料襯里壓力容器試驗方法 第2部分：耐低溫試驗》是中國國家標準，該標準的目的是規定了塑料襯里壓力容器的耐低溫試驗方法。耐低溫試驗是評估塑料襯里壓力容器在低溫環境下的性能表現，以確保其能夠在特定的低溫條件下正常工作。在該試驗中，通常會按照規定的程序和條件，將試樣放置在低溫環境中，并對其性能進行測試和評估。

一、范圍：
GB/T 23711的本部分規定了塑料襯里鋼制壓力容器耐低溫試驗的原理、試驗設備、樣品、試驗方法、試驗結果判定、試驗報告。

本部分適用于容器外殼材料為鋼、由硬聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)、聚乙烯(PE)、乙烯-四氟乙烯共聚物(ETFE),聚全氟乙丙烯(FEP)、可熔性聚四氟乙烯(PFA)、聚四氟乙烯(PTFE)、聚偏氟乙烯(PVDF)等塑料為襯里的鋼制壓力容器的耐低溫試驗。

二、試驗項目：
耐低溫試驗。

三、試驗設備：
高低溫試驗箱、拉力試驗機。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

1.試件尺寸采用分度值為0.01 mm的量具沿軸向或縱向和徑向或橫向測量。

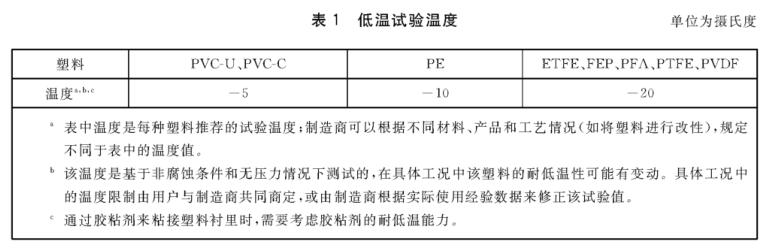

2.樣品直接放入高低溫試驗箱內，將高低溫試驗箱溫度從室溫降到規定的低溫試驗溫度，升降溫速率為(3±0.6)℃/min。不同塑料的低溫試驗溫度見表1。

3.達到低溫試驗溫度后，保持恒溫1 h，然后加熱樣品至23℃以上。

4.重復2、3之循環試驗三個周期。

5.觀察和測量樣品，判斷形狀和尺寸的變化。

6.對形狀和尺寸判定符合要求的樣品，再做低溫下的拉伸強度﹑斷裂伸長率的力學性能試驗。試驗按下列規定進行取樣:

a)在該3個試件或試樣中任選1個試件或試樣，按GB/T 1040.2的規定在選取的試件或試樣上
截取5個力學性能試驗用的試樣;

b)若材料存在各向異性，需在該3個試件或試樣中任選2個，按GB/T1040.2的規定在選取的2
個試件或試樣上按軸向(或縱向)和徑向(或橫向)各截取5個作為力學性能試驗用的試樣。

7.采用拉力試驗機對截取的力學性能試驗用的試樣進行拉伸試驗，拉伸強度、斷裂伸長率應按GB/T 1040.2規定的方法進行。

GB/T 23711.2-2019標準中第2部分關于耐低溫試驗的規定和要求，對于評估塑料襯里壓力容器的性能和質量具有重要的意義。該標準的發布有助于評估塑料襯里壓力容器在低溫環境下的性能，這對于各種工業應用，如化工、石油、制藥等領域都具有重要意義。
