《GB/T 7762-2014 硫化橡膠或熱塑性橡膠 耐臭氧龜裂 靜態拉伸試驗》標準

《GB/T 7762-2014 硫化橡膠或熱塑性橡膠 耐臭氧龜裂 靜態拉伸試驗》是中國國家標準，規定了硫化橡膠或熱塑性橡膠在臭氧環境中進行靜態拉伸試驗的方法，用于評估橡膠在臭氧環境下的耐龜裂性能。
這個標準規定了硫化橡膠或熱塑性橡膠在靜態拉伸應變條件下，暴露于含有恒定臭氧濃度的空氣或恒溫的密閉試驗箱中，按預定時間對試樣龜裂情況進行檢測的試驗方法。在選定的試驗時間后，檢查試樣是否出現龜裂。

一、范圍：
本標準規定了硫化橡膠或熱塑性橡膠在靜態拉伸應變下，暴露于含一定濃度臭氧的空氣中和在規定溫度且無光線直接影響下的環境中進行的耐臭氧龜裂的試驗方法。

本標準適用于硫化橡膠或熱塑性橡膠。

注:不同橡膠的相對耐臭氧性能取決于其所處的條件，尤其是臭氧濃度和溫度，因此試圖將標準試驗的結果推廣到
使用情況時應特別小心。另外，用薄試樣進行拉伸試驗的結果與實際應用中制品的老化情況會因尺寸，形狀和變形的不同存在差異。關于橡膠在臭氧作用下的自然老化情況的說明參見附錄A。

二、試驗項目：
靜態拉伸試驗。

三、試驗設備：

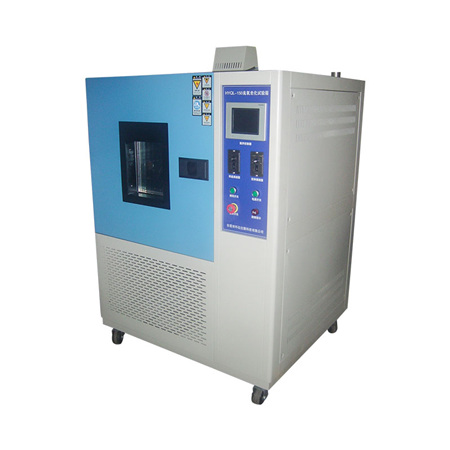

臭氧老化試驗箱。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

調節至規定的臭氧流速，濃度和試驗溫度，然后將已拉伸和經調節的試樣放人試驗箱內，并保持試驗條件穩定。
用7倍放大鏡定期檢查試樣的龜裂情況，可用適當的光源照明檢查試樣。放大鏡可安裝在箱壁的窗口上，或者將試樣從試驗箱內取出作短時間檢查，進行檢查時不應觸摸或碰撞試樣。
表面上由于裁樣和拋光時導致的裂紋應忽略。
可選用下列三種暴露試樣的試驗程序。

方法A

除非另有規定,試樣拉伸應變為20%，按照7.2的規定調節拉伸后的試樣，暴露72 h后，檢查試樣表面的龜裂情況(也可采用產品規范中規定的伸長率和暴露時間)。

方法B

按8.4的規定采用一種或多種伸長率的試樣，并按7.2的規定進行調節。除非另有規定，僅采用一種伸長率時，應采用20%的伸長率。暴露2h、4h、8h、24h、48h、72h和96h后檢查試樣，必要時可適
當延長暴露時間,記錄各種伸長率下的試樣出現龜裂的時間。

注:如果需要，也可選擇在暴露16 h后檢查試樣。

該標準的目的是評估硫化橡膠或熱塑性橡膠在臭氧環境中的龜裂敏感性，以驗證橡膠在實際使用中的性能表現。靜態拉伸試驗是一種常用的耐臭氧龜裂性能的試驗方法，有助于預測橡膠制品在實際使用條件下可能遇到的問題。
