一、滿足標準
1）GB/T 1236-2000《工業通風機用標準化風道進行性能試驗》
2）GB/T2624.3-2006用安裝在圓形載面管道中的差壓裝置測量滿管流體流量
二、產品用途

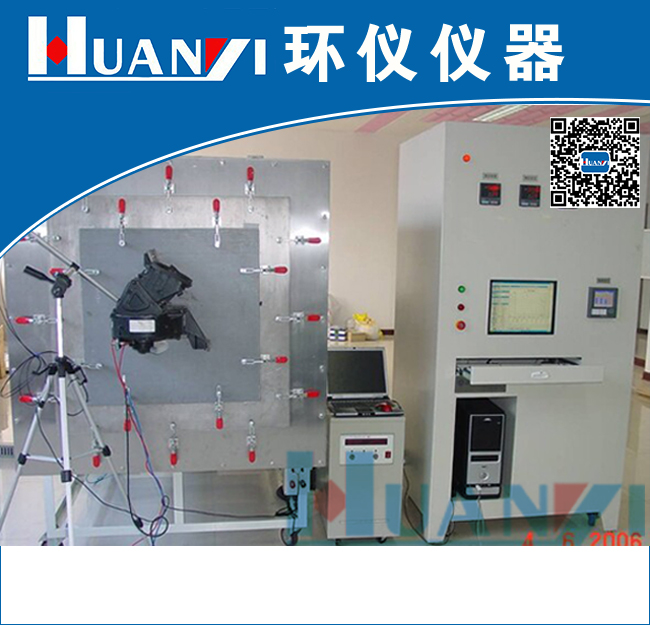

風量測量裝置試驗臺采用“定靜壓” 的方式來測量相關參數與風量。
設定靜壓值：當測試風機運轉時，當前靜壓值產生變化，PID儀表通過傳感器讀取當前靜壓值，并與設定靜壓值進行比較，如果當前靜壓值并未達到設定靜壓值，PID儀表自動調節輔助風機的轉速，控制輔助風機的風量，以使當前靜壓值達到設定的靜壓值。當靜壓值穩定后，測量計算風量所需的相關參數，計算出測試風機風量。
三、測量原理
防堵風速風量測量裝置是基于S形畢托管測量原理，當管內有氣流流動時，迎風面受氣流沖擊，在此處氣流的動能轉換成壓力能，因而迎面管內壓力較高，其壓力稱為“全壓”，背風側由于不受氣流沖壓，其管內的壓力為風管內的靜壓力，其壓力稱為“靜壓”，全壓和靜壓之差稱為差壓，其大小與管內風速有關，風速越大，差壓越大；風速小，差壓也小，風速與差壓的關系符合伯努利方程。
四、結構形式
風速風量測量裝置根據不同的使用場合、不同工況條件和安裝方式分為多種結構。
防堵陳列式風量測量裝置：
基于畢托管的測量原理；
測量精度高、良好的線性度與重要性；
可以任意角度安裝；
很高的性價比，非常經濟的運行成本；
可以忽略不計的管道壓力損失，有效降低風機能耗；
管道內截面多點陣列分布，測量速度平均。
靠背測速管，笛形測速管：
兩種都是非標準型測速裝置。
笛行管安裝在管道內可一次性測量氣流平均流速。雙笛形管是將全壓測管和靜壓測管組裝在一起，在全壓管的迎流面開有一排全壓測孔，在靜壓管背面開有一派靜壓測管。
靠背管原理與畢托管相似，通過測量總壓與靜壓之差得到動壓值。它帶有動壓放大性質，使用前需標定。
雙文丘里測速管：用于電廠鍋爐供風和煙氣流速測量；
結果簡單；
壓力損失小，只占其產生差壓體積的1％左右；
對直管段的要求不嚴格；
動壓放大倍數*高，是皮托管、均速管裝置的幾倍甚至十幾倍；
每支雙文丘里測速管在出廠前均經過標定，附有檢測報告，安裝后一般無須再進行現場標定。
五、橫截面式流量計：
可以滿足任何一個二次風管道的安裝要求，不需要進行現場標定，不受不規則流體甚至是多向旋轉氣流的影響，壓力損失小
六、產品特點：
1、S型防堵塞結構設計確保在管道介質濃度大于50*/*的工況下，測速裝置長期運行不會出現堵塞現象。
2、壓力損失最小，大大降低風機電耗，節能效果明顯。
3、核心部件采用磨材質特殊制造，確保連續使用一個大修周期以上。
4、準確穩定的信號輸出，良好的線性及復現性。
5、采用多點網格法測量大尺寸管道，等截面多點布置精確測量氣體流速。
6、直管段要求很低。在1.5D的直管段的工況下，仍可保證線性與精度。
7、差壓信號大，與畢托管、阿牛巴等相比，可產生大于其2倍的差壓。
七、檢測項目
該風量測量裝置主要用于檢測空氣凈化器及相關家用空氣凈化裝置等，由中國建筑科學研究院設計、制造、安裝。檢測項目包括：
1)風量；
2)風壓；
3)輸入功率。
