空氣凈化器性能測試艙廠家方案

環儀儀器最近收到客戶的要求，要求定制一款空氣凈化器性能測試艙，通過技術人員的經驗總結，得出以下技術方案，分享給大家，供大家參考。

名稱：空氣凈化器性能測試艙技術方案

設計方：環儀儀器

方案分享：

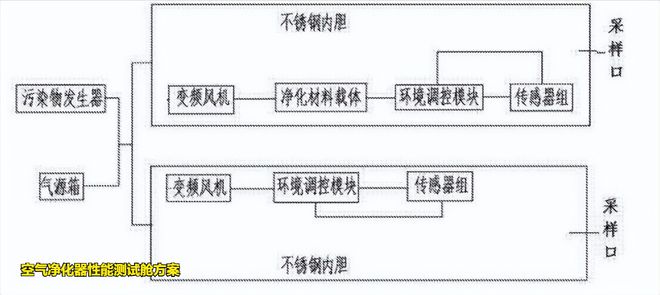

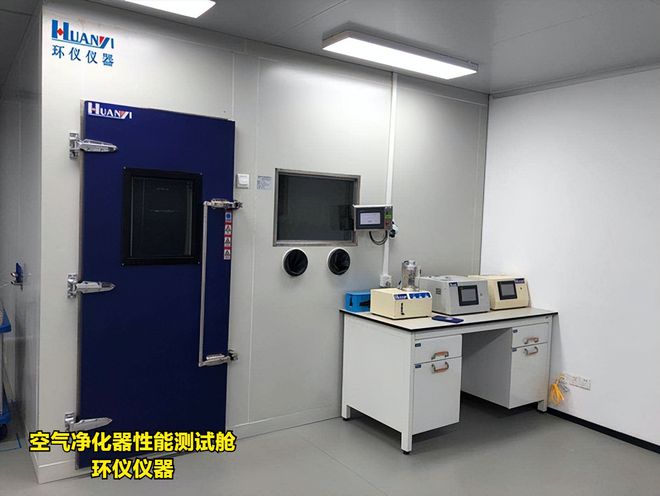

空氣凈化器性能測試艙為立式長方體型烤漆鋼制艙體，立式長方體型烤漆鋼制艙體內部設有兩個鏡面不銹鋼內膽，兩個鏡面不銹鋼內膽上下排列且分別設有獨立艙門，兩個鏡 面不銹鋼內膽上均連入有污染物發生器和氣源箱，兩個鏡面不銹鋼內膽內部均設有變頻風機，變頻風機的出風口處設有多孔板，兩個鏡面不銹鋼內膽內部均設有由溫度傳感器、濕度傳感器和壓力傳感器組成的傳感器組。

兩個鏡面不銹鋼內膽內部均安裝有由紫外光源系統、制冷系統、加熱系統和穩壓裝置組成的環境調控模塊，傳感器組通過可編程邏輯控制器連接在環境調控模塊上并控制環境調控模塊，兩個鏡面不誘鋼內膽中只有一個內部設有凈化材料載體。

污染物發生器包括溫度控制系統、污染物發生器和管路，污染物發生器出口處蒙覆有生物膜。獨立艙門內面邊沿上安裝有氟橡膠作為密封墊圈，獨立艙 門內面為鏡面不銹鋼且獨立艙門外安裝有旋鈕式門鎖。鏡面不銹鋼內膽內部還設有鋁件模塊采樣系統，鋁件模塊上設有十字對穿孔采樣口和標準孔徑內穿孔。

方案特點：

1.每個鏡面不銹鋼內膽各自擁有獨立艙門，艙門開關均為獨立操作。鏡面不誘鋼內膽內部通過變頻風機的作用來調節艙內的風速，在多 孔板的作用下保證艙內空氣的均勻性。

2.鏡面不銹鋼內膽內安裝有溫度傳感器、濕度傳感器和壓力傳感器等重要部件，由專門的控制軟件程序通過可編程邏輯控制器來接收和下達指 令。鏡面不銹鋼內膽內部安裝有紫外光源系統，該系統模擬光照條件。環境艙恒溫系統由夾 套風道、加熱、制冷系統協同控制，控制過程由溫濕度傳感器將時時檢測信號值反饋到可編程邏輯控制器，預設好的控制程序根據信號值來調節系統溫度和濕度。

3.污染物發生器提供 持續的固定濃度的污染源，經過艙內凈化材料的作用之后，計算出凈化材料的凈化效果。氣源箱為空氣凈化材料環境艙的配套設備，主要由壓縮機、冷干機、過濾系統組成，為系統提 供持續干凈的氣源，通過嚴格的軟件控制系統，能快速準確地使艙內溫度和濕度達到設定值，紫外線燈模擬樣品測試所需的條件，減小檢測誤差，污染物發生裝置能夠提供持續的穩定污染物濃度。
