光伏板測試箱在光伏行業中主要用于產品的熱循環測試、濕冷試驗以及濕熱試驗。在使用光伏板測試箱做測試的時候,要先安裝好光伏板,那么,要怎么安裝好測試板進行試驗?下面,為大家講解一下。
光伏板測試箱安裝樣品方法:
安裝依據:GB/T 9535-1998 地面用晶體硅光伏組件 設計鑒定和定型

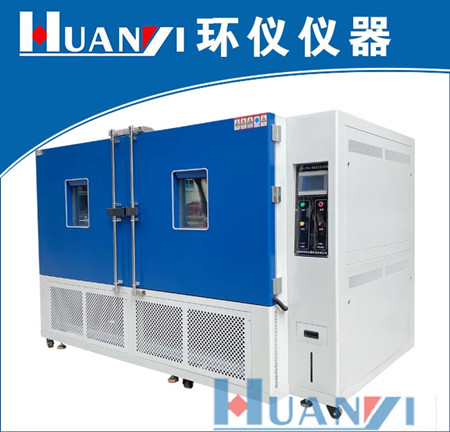

試驗環境:環儀儀器 光伏板測試箱
1.熱循環試驗安裝要求:
在標準中規定,光伏板的熱循環試驗在氣候室中,氣候室有安裝或支承組件的裝置,并保證周圍的空氣能自由循環。安裝或支承裝置的熱傳導應小,因此實際上,應使組件處于絕熱狀態。
由此可見,熱循環試驗的安裝要求是把樣品安裝在支承組件上,且支承組件熱傳導應小。
2.濕冷試驗安裝要求:
a.單室法
在室溫下將組件裝入氣候室,使其與水平面的傾角不小于5°。如組件的邊框導電不好,將其安裝在一模擬敞開式支承架的金屬框架上。
b.雙室法
在室溫下將組件裝入氣候室A,使其與水平面的傾角不小于5°。如組件的邊框導電不好,將其安裝在一模擬敞開式支承架的金屬框架上。
由上面可以看出,濕冷試驗的安裝時需要把光伏組件傾斜,并且傾角>5°。
3.濕熱試驗安裝要求:
濕熱試驗在標準中并沒有明確規定安裝方法,但試驗需要使用未經預處理的光伏板組件,將其放入氣候室中即可。
