雙溫區濕熱試驗箱結構講解

雙溫區濕熱試驗箱可以理解為一種定制型的恒溫恒濕試驗箱，而雙溫區濕熱試驗箱是專門為霧燈氣霧試驗而設計的，設計標準來源于豐田TSC3000G。下面，我們結合產品實物，來認識一下雙溫區試驗箱的結構。

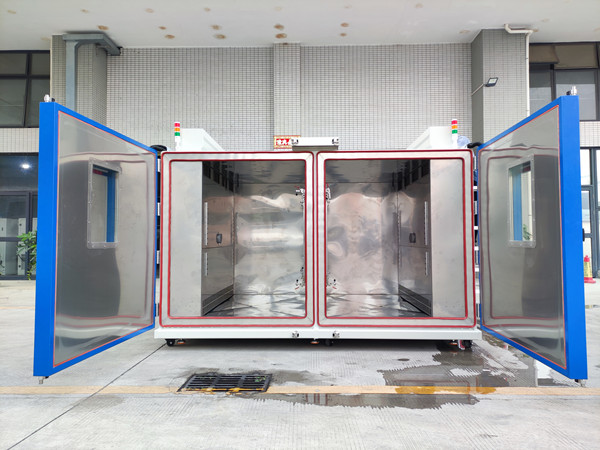

雙溫區濕熱試驗箱分為左右兩個測試區：

右區為安裝燈具背面（引擎室面），此區域可以做高低溫循環及恒溫恒濕試驗。

左區為透鏡安裝面（車外部件），此區域可以做冷水降雨及恒溫恒濕試驗。

左右兩區皆可于分離時單獨運轉溫濕度條件。

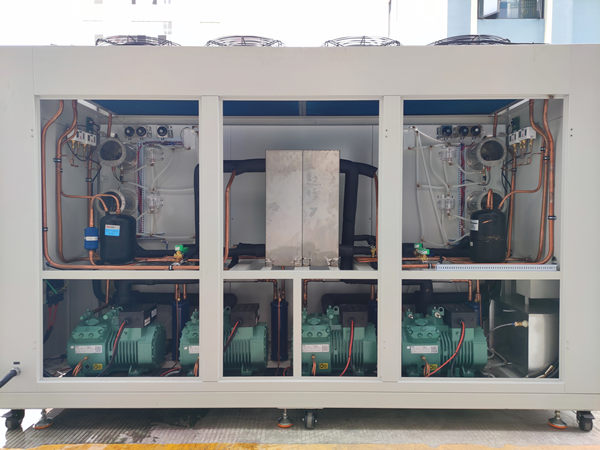

試驗箱的背面是冷凍系統。冷凍系統原裝進口省電型工業用低溫壓縮機左右兩組，一般采用比澤爾的壓縮機。冷卻方式采用氣冷式，冷凝器采鰭片式，附散熱馬達裝置。為了更好地控制制冷，我們會采用原裝進口干燥過濾器，電磁閥等冷凍配備。

在控制方面，試驗箱采用雙控制器，這樣可以更好地控制每個溫區的溫濕度，這樣的設計方式類似于雙層恒溫恒濕試驗箱，雙層恒溫恒濕試驗箱是立式的，而雙溫區試驗箱則是臥式。

其實雙溫區試驗箱的設計結構并不難，在設計時，主要考慮的是箱內部的空間要緊湊，太大了會影響測試效果。
