高壓線路絕緣子覆雪閃絡氣候室和樣品要求

高壓線路絕緣子覆雪閃絡氣候室是一款非標設備，不同用戶做閃絡試驗的要求不同，因此對氣候室的結構也會不同，以下是“環儀儀器”近期為用戶提供的技術方案中需設計的覆雪閃絡氣候室的結構，供大家參考。

環儀儀器 絕緣子覆雪閃絡氣候室構造：

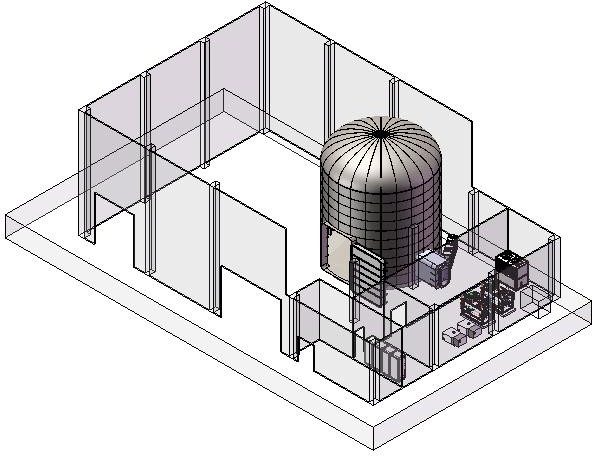

氣候室直徑7.8 m、高11.6 m的多功能人工氣候室中進行，如下圖所示。試驗箱主要由真空系統、制冷系統、風速調節系統、噴霧系統四部分組成。

室內溫度可低至 -45℃。風速范圍為 0 至 12 m/s。噴霧系統根據國際電工委員會（IEC）標準定制，分為兩排。每排由七個標準噴嘴組成。水滴直徑可控。電源由安裝在腔室側面的 330 kV 穿墻套管引入。

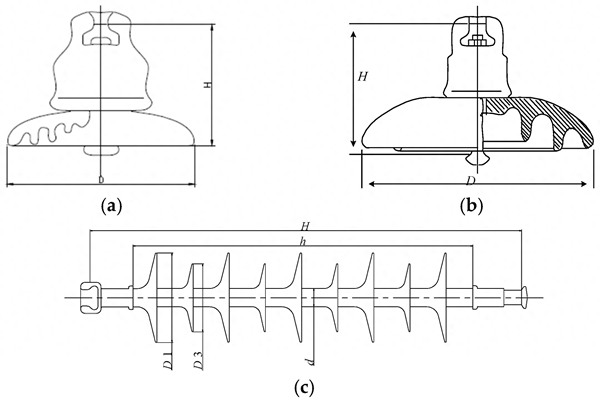

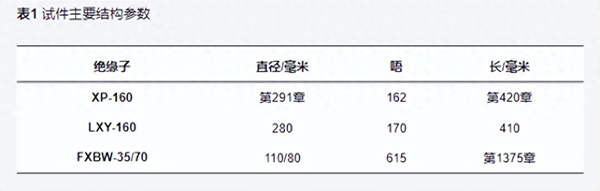

根據用戶的測試要求，此項目用戶采用三單元瓷玻璃絕緣子串和FXBW-35/70復合絕緣子為試件。下圖為試件結構示意圖。主要結構參數如表1所示。

絕緣子覆雪閃絡由三個部分組成：

1)絕緣子污染：采用IEC標準推薦的固體層法污染絕緣子，模擬積雪前的污染程度。

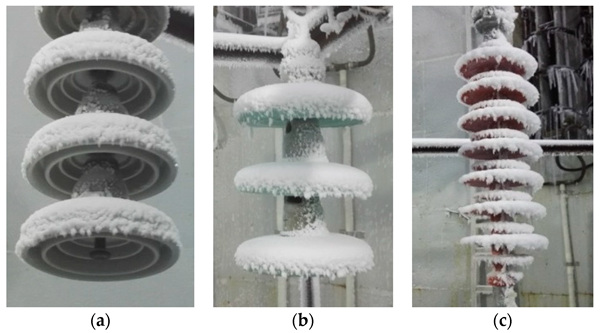

2)積雪：由于絕緣子串積雪尚無相關標準，用戶采用噴嘴產生的雪直接積聚在絕緣子表面的方式，達到積雪效果。

3)閃絡測試：采用U型法獲得雪覆蓋絕緣子的閃絡電壓。閃絡試驗中使用的交流電源是無電暈污染試驗變壓器。其標稱容量、額定電壓、額定電流分別為2000kVA、500kV、4A。采用額定電壓±600 kV、額定電流0.5 A的電源進行直流閃絡試驗。
