在之前的文章我有說過，覆冰試驗中，空氣溫度、風速、水滴大小這三個因素會影響覆冰效果，下面我們就是用輸電線，來驗證這3個因素對試驗覆冰效果的影響。
試驗設備：環儀儀器 冰雨模擬試驗機
樣品：試驗導線型號為JL/G1A-240/30，直徑為21.6 mm。
試驗條件：溫度影響因素對應溫度為-3℃，風速影響因素為20m/s，水滴影響因素對應為30um
冰雨模擬試驗機的風速調節：
冰雨模擬試驗機降水是由布置在導線周圍的噴霧嘴通過高壓水泵噴出的，噴出的水霧滴直徑在 5~500um之間，可以通過更換不同直徑的噴霧嘴調節，并可對噴霧壓力和水流量進行調節。噴霧嘴裝在導線上方約50cm處，這樣噴出的霧滴到達導線時其溫度恰好在0℃左右。
試驗結果：
根據仿真計算結果，計算得到 300min后，-3℃溫度工況下對應覆冰強度為0.29kg/m，20m/s風速工況下對應的覆冰強度為1.06kg/m，30um水滴直徑工況下對應的覆冰強度為0.53 kg/m，對應試驗結果分別為0.26、1.20、0.48kg/m。

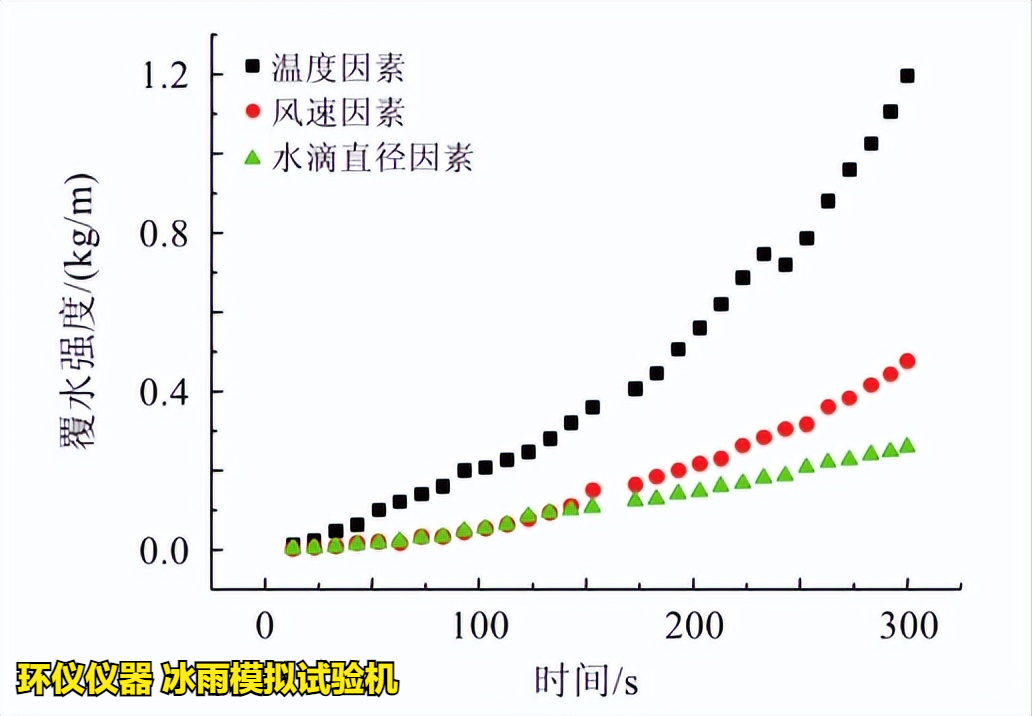

試驗結果圖：
覆冰試驗值與計算值對比：
試驗結論：
1)不同工況下的覆冰狀態存在差異，集中體現在碰撞率的不同而引起覆冰強度的不同，在不考慮長期結冰的情況下，導線覆冰冰型是由局部碰撞率以及環境溫度決定，而覆冰強度是由總碰撞率決定，
2)在一定的環境溫度范圍內，導線表面覆冰強度隨環境溫度的升高而增強，但是導線覆冰最大直徑隨環境溫度的不斷升高而減小。
3)導線表面覆冰強度隨風速的升高而增強凍結系數隨風速的增大而變小。風速對導線覆冰存在的二種相互對立的影響確定了導線覆冰過程中必然存在一種最適宜于導線覆冰的風速。
4)在冰型研究方面，干增長情況下導線覆冰由圓柱鈍體慢慢向流線體過渡;濕增長情況下，由于表面水滴的流動，導線覆冰在迎風面的局部曲率半徑增大且導線表面覆冰密度幾乎一致。
如需了解更多覆冰試驗方法，可以咨詢環儀儀器相關技術人員。
